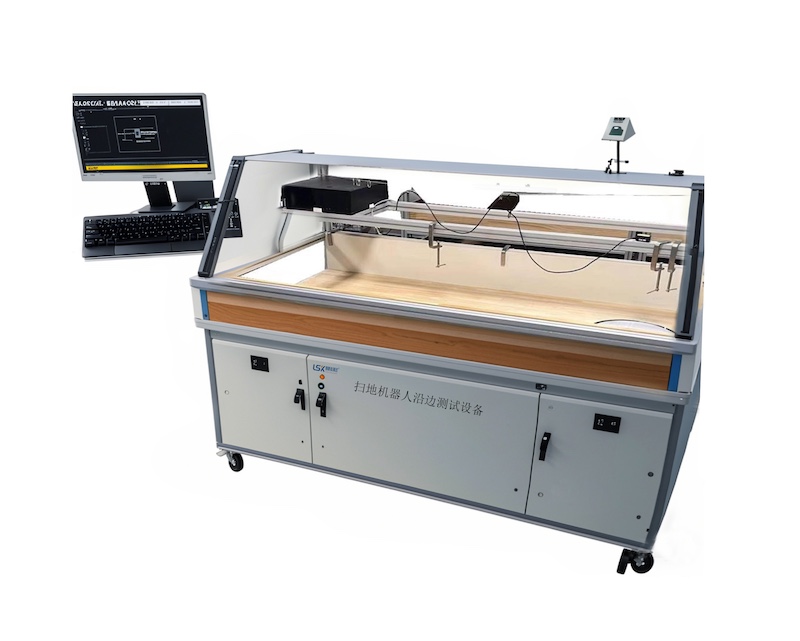

掃地機器人沿邊測試設備

一、概述

1沿邊測試設備參考于相關標準國際標GBT 40229-2021 、IEC62849-2016 中測試原理而設計。通過測試信號儀、高清記錄攝像頭、測試儀底座、底板、采集控制系統等主要配件組成。

2.主要適用于對測試掃地機器人在規定空間范圍內進行最小避障距離與速度測試并記錄。相關測試數據與行走圖形可通過控制系統進 USB 數據導出。以方便測試人員對掃地機器人的沿邊除塵能力數據計算與分析

二、主要組成部份：

主要組成部份，測試信號儀、高清記錄攝像頭、測試儀底座、測試底板、采集控制系統等主要配件組成。

五、相關技術參數：

1.測試工位：?jiǎn)喂の?/span>

2.測試柜：松木板+4040鋁型材

3.采集速度：不少于 10KHZ

4.檢測、計時時間：0-999999（時/分/秒）可任意設定

5.測試次數：0--999999 次可設定

6.顯示圖形：二D平面

7.測試數據顯示：數值

8.測試側板：松木板

9.色板：黑色、原木色、白色、18%灰色

10.控制方式：17 寸顯示+工控電腦控制

11.數據導出方式：USB

12.電源：220V 50Hz 1.5KW
