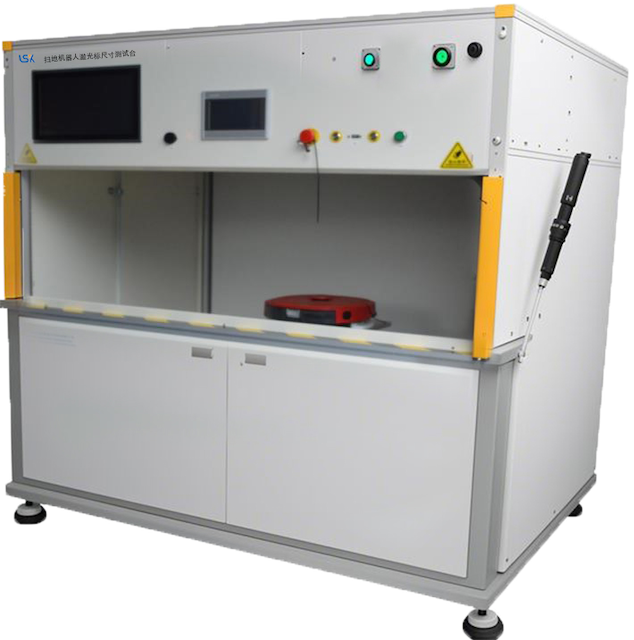

掃地機器人激光標尺測試臺

一、概述：

1.1 掃地機器人激光標尺寸測試臺是根據相關行業標準及客戶要求而設計，適用于家用清潔電器行業。激光標尺測試臺主要用于掃地機器人在白色標準測試板基礎上，通過伺服直線移動機構。以0-1M/S可調速度，帶動測試掃地機器人產品在相對標準測試板上進行激光標距測試。

1.2 測試平臺采用我司自主研 PLC 控制系統進行控制，7 寸觸摸屏顯示，通過程式控制測試動作。測試控制介面為設備正前上方位置 ，配有17寸觸摸式工控電腦供測試員對所掃地機器人測試數據時使用。

1.3 測試臺采用4080鋁型材拼裝而成。測試門采用伸縮簾結構，并帶有開門自動停止保護功能。測試區域內部封板采用暗黑鈑金結構組成暗黑測試環境，微調螺絲進行垂直度調節，以保證測試時精度。操作簡單,控制方便,故障率低等優點。

二、技術參數：

1、試驗工位：單工位

2、測試平臺尺寸：約D400 （根據客戶要求訂制）

3、控制方式：PLC+7寸觸摸屏顯示

4、行程設定范圍：0-700MM 精度±0.02MM

5、驅動方式：伺服直線模組

6、速度：0-1M/s無級調速

7、開門方式：伸縮簾結構，氣動推拉式

8、電源：220VAC， 3.5KW
